Pour un abri de jardin, le plan de masse sert à montrer le terrain, l’implantation et les dimensions du projet. Dans une demande, il faut en fournir deux : l’état actuel et l’état futur avec l’abri dessiné à sa place. Sans cette pièce, un dossier de permis ou de déclaration est bancal dès le départ.
Comment réaliser le plan de masse pour votre abri de jardin ?
Le plan de masse est une vue aérienne du terrain à l’échelle, avec les constructions présentes, les arbres, les clôtures, les murs, le portail, les haies, la terrasse et le raccordement aux eaux usées. Il doit aussi porter les mesures précises et une échelle comprise entre 1/50 et 1/500.
Pour un lecteur qui prépare une demande d’abri de jardin, la règle simple est la suivante : si la cote manque, le plan ne sert pas. Un dessin “propre” sans dimensions finit souvent renvoyé. Préférez un plan lisible, même sobre, plutôt qu’un croquis décoratif.
Comment créer un plan de masse pour un abri de jardin ?
Commencez par la parcelle, puis placez les limites du terrain, la maison, les annexes déjà en place et l’abri projeté. Le plan demandé n’est pas un schéma d’intention ; il doit montrer où se situe chaque élément et quelle place il prend. Il faut surtout distinguer le plan de l’état actuel et le plan de l’état futur.
Le premier montre ce qui existe ; le second ajoute l’abri avec ses dimensions. Ne faites pas l’erreur de ne produire qu’un seul dessin “avant/après” illisible : le dossier gagne en clarté quand les deux états sont séparés.
Quels logiciels ou documents utiliser pour dessiner son plan ?
Pour préparer le dessin, vous pouvez partir de l’acte notarial, du plan cadastral de la parcelle, ou utiliser un outil en ligne comme Kozikaza ou Archifacile. Ces supports servent de base, pas de garantie de conformité. Si le fond de plan est faux, le résultat l’est aussi.
Le bon réflexe est de vérifier ensuite les dimensions réelles du terrain et de reporter l’implantation de l’abri avec ses mesures. Ne copiez pas un simple plan cadastral sans y ajouter les cotes utiles : un cadastre seul ne dit pas où le projet s’insère réellement.
| Élément à faire figurer | Ce que le plan montre | Repère utile |
|---|---|---|
| Terrain | Vue aérienne de la parcelle | Limites et accès |
| Bâti existant | Constructions présentes | Maison, annexes, murs |
| Aménagements | Éléments autour du bâti | Arbres, clôtures, haies, terrasse |
| Raccordements | Liaisons techniques visibles | Eaux usées |
| Échelle | Rapport du dessin au réel | De 1/50 à 1/500 |
La cohérence entre le support et le projet s’avère essentielle. Un plan tiré d’un document cadastral n’a pas valeur de dossier tant que l’abri n’a pas été intégré à l’état futur. Pour un projet simple, un plan clair et coté suffit souvent mieux qu’un dessin surchargé. Le piège classique est de vouloir “faire joli” alors que l’instruction regarde d’abord l’implantation, les dimensions et l’emprise au sol.
Quelles sont les pièces et les plans à fournir pour votre dossier ?
Pour un abri de jardin, le plan de masse n’est pas une pièce isolée. Dans une déclaration préalable, il correspond au DP2 ; dans un permis de construire, il entre dans un dossier plus complet. La pièce attendue montre la parcelle, les dimensions et les aménagements, et elle doit être cotée dans les trois dimensions à l’échelle. La lisibilité prime : si l’administration ne peut pas situer l’abri sur le terrain, le dossier perd du temps.
Quelle est l’utilité du plan de masse DP2 ?
Le DP2 sert à situer le projet sur la parcelle et à vérifier qu’il tient dans son environnement immédiat. Pour un abri de jardin, il montre les constructions présentes, les distances, les aménagements et l’implantation du futur volume. Il ne remplace pas le reste du dossier, mais il porte le repérage principal. Quand le plan est incomplet, l’instruction s’alourdit vite. Préférez une page claire avec une légende simple plutôt qu’un document surchargé de traits inutiles.
Faut-il présenter un plan de l’état actuel et de l’état futur ?
Oui, il faut fournir deux plans de masse : un plan de l’état actuel du terrain et un plan de l’état futur avec l’abri et ses dimensions. Le premier document permet de lire le terrain tel qu’il est ; le second montre ce qui va changer. Cette séparation évite les ambiguïtés, surtout quand l’abri est proche d’une limite ou d’une construction existante. Ne mélangez pas les deux états sur une seule image si le résultat devient confus : un plan flou fait perdre plus de temps qu’il n’en fait gagner.
Pour un abri de jardin, la logique est la même que pour concevoir un plan d’extension : montrer l’existant d’un côté, le projet de l’autre, sans noyer l’instruction dans des détails décoratifs. Si la parcelle comporte déjà plusieurs éléments, un repérage sobre vaut mieux qu’un dessin chargé.
| Pièce | Ce qu’elle doit montrer | Usage |
|---|---|---|
| Plan de masse | Terrain et projet | Repérage de l’abri |
| État actuel | Ce qui existe déjà | Base de lecture |
| État futur | Ce qui sera ajouté | Projection du projet |
| Cerfa | Formulaire adapté | Déclaration ou permis |
Le Cerfa dépend de la procédure. Pour une déclaration préalable liée à une maison individuelle, le formulaire indiqué est le Cerfa n°137031. Pour une demande de permis de construire d’une maison individuelle et de ses annexes, le formulaire indiqué est le Cerfa n°1340608. Le dépôt dématérialisé est possible depuis le 1er janvier 2022. Ne mélangez pas le formulaire et les plans : un bon plan ne compense pas un mauvais Cerfa, et l’inverse est tout aussi vrai.
Quelle autorisation d’urbanisme déposer selon la surface de l’abri ?

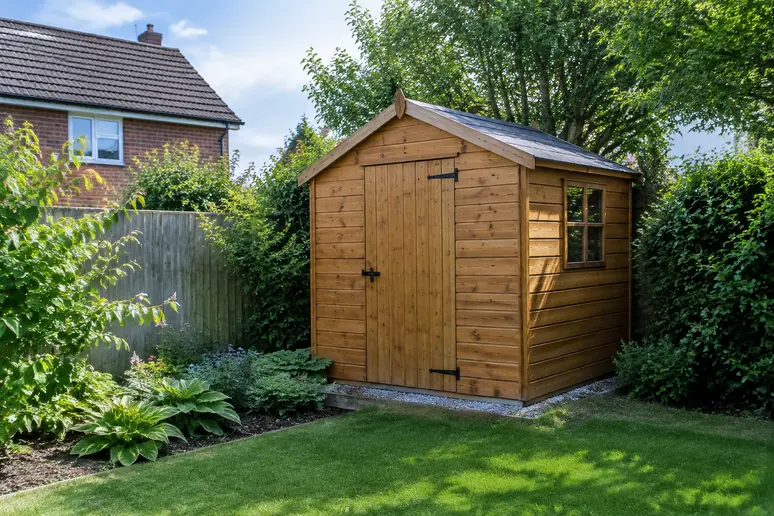

La surface de l’abri décide d’abord de la formalité à déposer. Jusqu’à 5 m², l’installation d’un abri de jardin indépendant est dispensée de formalité, sauf en secteur protégé ou si l’abri est accolé avec modification de l’aspect extérieur. De plus de 5 m² à 20 m², il faut une déclaration préalable. Au-delà de 20 m², il faut un permis de construire. Pour un abri de plus de 20 m², le plan de masse devient obligatoire avec le permis.
Quelles règles pour un abri de jardin de moins de 5 m² ?
Jusqu’à 5 m² de surface de plancher ou d’emprise au sol, un abri de jardin indépendant est en principe dispensé de formalité. La réserve compte : en secteur protégé, ou si l’abri est accolé et modifie l’aspect extérieur, la dispense ne joue plus. Ne partez pas du principe qu’un petit volume passe toujours sans démarche. À cette taille, le premier contrôle utile reste la situation du terrain et des protections locales éventuelles.
Quand faut-il une déclaration préalable ou un permis de construire ?
Entre 5 m² et 20 m², l’abri de jardin indépendant relève d’une déclaration préalable. Au-delà de 20 m², il relève d’un permis de construire. Le délai de base pour instruire une déclaration préalable est d’un mois à compter du dépôt d’un dossier complet en mairie. Un abri de plus de 20 m² nécessite aussi un plan de masse dans le dossier de permis. Choisir la procédure sans vérification préalable entraîne des pertes de temps.
| Surface de l’abri | Autorisation requise | Point d’attention |
|---|---|---|
| Jusqu’à 5 m² | Aucune formalité | Sauf secteur protégé ou accolé |
| De plus de 5 m² à 20 m² | Déclaration préalable | Dossier complet en mairie |
| Plus de 20 m² | Permis de construire | Plan de masse obligatoire |
La taxe d’aménagement entre aussi en ligne de compte : elle est due pour les constructions de plus de 5 m², mais les abris de jardin de 20 m² ou moins peuvent en être exonérés par décision de la collectivité. Là encore, ne confondez pas la règle générale et la décision locale. Pour un projet de 18 m², le dossier ne se lit pas seulement en urbanisme : il se lit aussi sur le coût final.
Les erreurs qui bloquent un dossier d’abri de jardin
- Oublier le plan de l’état futur produit un dossier muet sur le projet réel. La mairie ne voit pas l’abri dans sa version finale, et la demande repart incomplète. Faites toujours apparaître l’implantation, les dimensions et l’emprise de l’abri sur le plan futur.
- Envoyer un plan sans échelle ni cotes rend le dessin inexploitable. Le service instructeur ne peut pas vérifier les distances ni la taille du volume. Travaillez à l’échelle, avec les mesures utiles, plutôt qu’avec un croquis approximatif.
- Confondre surface de plancher et emprise au sol fait choisir la mauvaise formalité. Le projet peut basculer d’une dispense à une déclaration préalable, ou d’une déclaration à un permis. Vérifiez les deux valeurs avant de déposer.
- Ne pas repérer les éléments existants sur la parcelle cache les contraintes du terrain. Un mur, une clôture, une haie ou un raccordement oublié peut rendre le plan incomplet. Ajoutez ce qui compte autour de l’abri, pas seulement l’abri lui-même.
FAQ
Faut-il un plan de masse pour un abri de jardin ?
Oui, dès qu’une formalité est requise, le plan de masse fait partie du dossier. Pour un abri de plus de 20 m², il accompagne la demande de permis de construire. Pour une déclaration préalable, il correspond au DP2.
Peut-on déposer une demande en ligne pour un abri de jardin ?
Oui, le dépôt dématérialisé d’une déclaration préalable ou d’un permis de construire est possible depuis le 1er janvier 2022. Le point à vérifier reste le contenu du dossier, pas seulement le mode d’envoi.
Quel formulaire utiliser pour un abri de jardin sur une maison individuelle ?
Pour une déclaration préalable de maison individuelle, le formulaire indiqué est le Cerfa n°137031. Pour un permis de construire lié à une maison individuelle et à ses annexes, le formulaire indiqué est le Cerfa n°1340608.
Un petit abri de jardin doit-il toujours être déclaré ?
Non. Jusqu’à 5 m², un abri indépendant est dispensé de formalité, sauf en secteur protégé ou s’il est accolé avec modification de l’aspect extérieur. La taille ne suffit donc pas à elle seule.
Combien de temps prend une déclaration préalable ?
Le délai de base est d’un mois à compter du dépôt d’un dossier complet en mairie. Si le dossier est incomplet, le compteur ne sert plus à grand-chose : le vrai sujet devient la pièce manquante.
